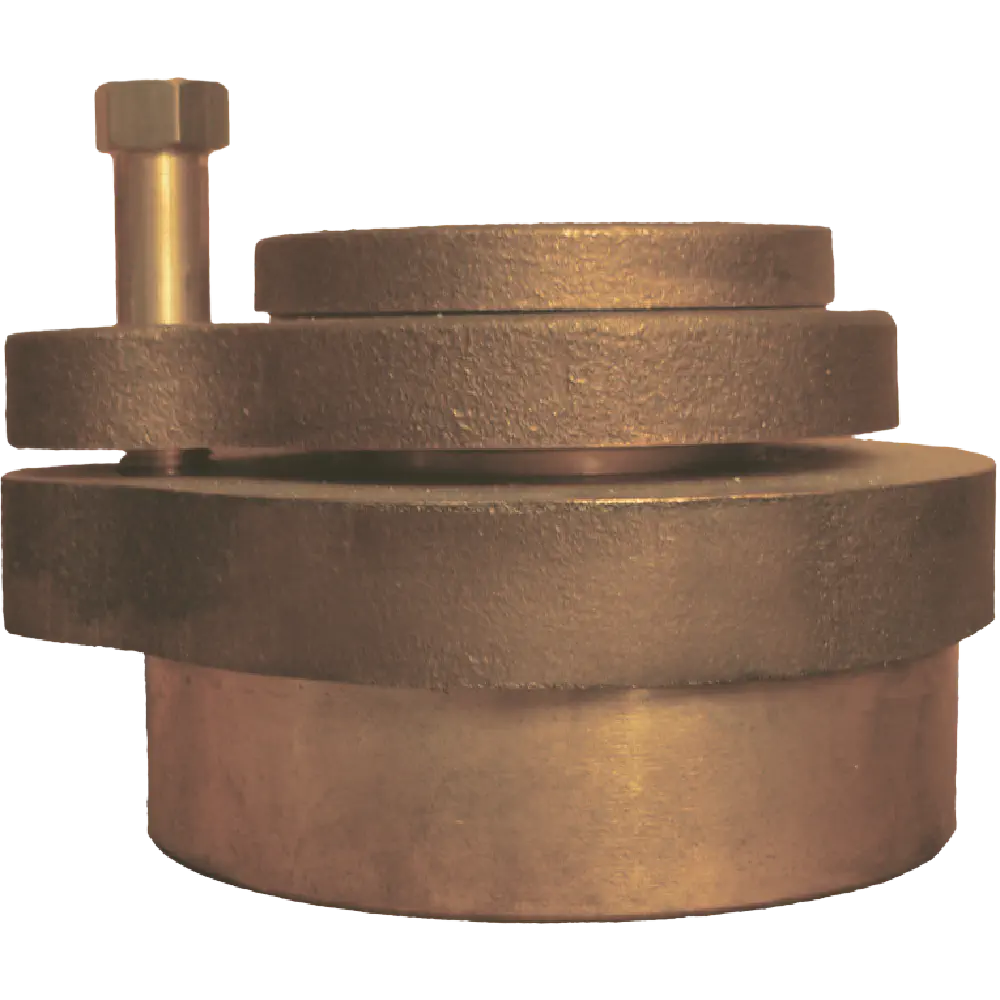

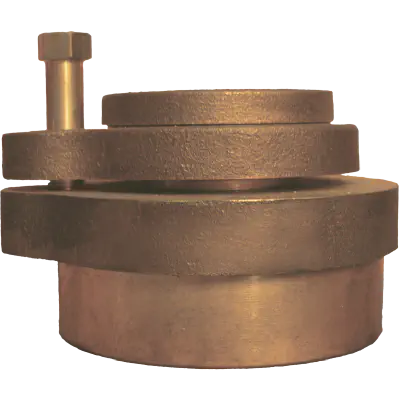

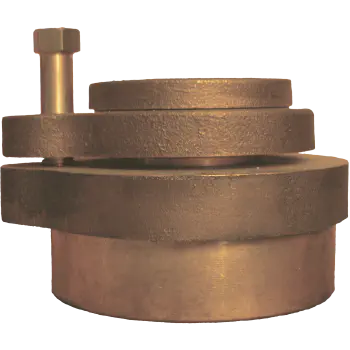

CTS — Cabeça de Tubo de Sondagem
A cabeça de tubo de sondagem é utilizada para alimentação de tubos de sondagem e tubos de tanques de água potável, mas não para tubos de ventilação.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- CTS
- Categoria
- Cabeça de tubo de sondagem roscada
- Setores
- Naval
Aplicações e Fluidos
- Aplicações típicas
- Pontos de alimentação de tubos de sondagem em aplicações navais, Tubos de sondagem de tanques de água potável
- Fluidos compatíveis
- Água potável
Características Técnicas
- Tipo de operação
- Plugue roscado preso ao alojamento por parafuso guia
- Tipos de conexão
- Instalação roscada em deck de aço, Roscas BSP de 1 1/2 pol., 2 pol., 2 1/2 pol. e 3 pol.
- Restrições de instalação
- Não indicado para tubos de ventilação, Indicado para tubos de sondagem e tubos de tanques de água potável, A junta de borracha nitrílica evita vazamento de gases e vapores gerados pelo conteúdo do tanque
- Normas aplicáveis
- Recomendação Lloyd's Register 1968-D-2912 para prover aberturas de ar e tubos de sonda com meio permanente de evitar a livre entrada de água
Construção e Opções
- Materiais
- Corpo SAE 40/B62, Tampa SAE 40/B62, Colar SAE 40/B62, Anel de trava A.I. 302, Junta de borracha nitrílica, Parafuso guia ASTM B 16
- Características
- A tampa é solidária ao corpo através do parafuso guia, evitando sua perda e garantindo o fechamento do bocal do tanque
- Notas de seleção
- A tabela do catálogo cobre DN 40, DN 50, DN 65 e DN 80, As roscas BSP catalogadas são 1 1/2 pol., 2 pol., 2 1/2 pol. e 3 pol.
Documentação e Contexto de Orçamento
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar dimensões, detalhes do modelo e requisitos de instalação.
