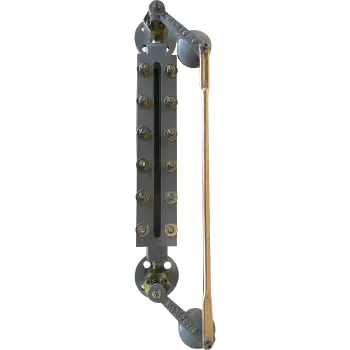

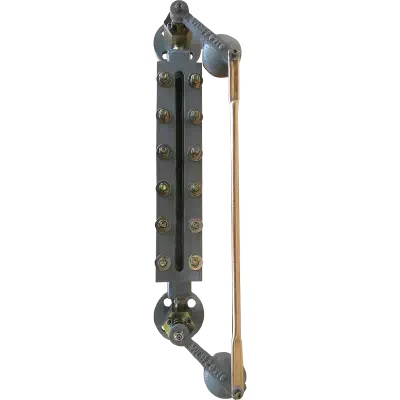

INVP — Visor de Nível de Fech. Contrapeso
Os Visores de Nível Plano modelo INVP também são equipados com válvulas de bloqueio acionadas por contrapeso, o que facilita sua operação graças ao curso angular de 90 graus de abertura e fechamento e ao acionamento simultâneo das duas válvulas de bloqueio, que ficam sempre fechadas na posição de repouso.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- INVP-L1320
- Categoria
- Visor de nível refletivo de alta pressão
- Setores
- Naval, Refrigeração industrial
Aplicações e Fluidos
- Aplicações típicas
- Indicação visual de nível para líquidos transparentes e vapor, Tanques de óleo diesel, Tanques de óleo combustível, Serviço com amônia quando atendidas as condições do catálogo, Indicação de nível em aplicações navais
- Fluidos compatíveis
- Líquidos transparentes, Vapor quando atendidas as condições do catálogo, Óleo diesel, Óleo combustível, Amônia
- Opções de personalização
- Corpo em aço carbono ou aço inox 304/316, Conexões roscadas ou flangeadas, Cores de escala diferentes sob consulta, Válvulas de dreno ou alívio
Características Técnicas
- Tipo de operação
- Acionamento manual por alavanca com contrapeso
- Faixa de pressão
- A tabela do catálogo é para o modelo refletivo de alta pressão INVP-L1320, A pressão varia por número de seções, arranjo de conexão e temperatura; consultar a tabela do catálogo
- Faixa de temperatura
- Opções de extensão anticongelante: -38 °C a 0 °C; -20 °C a -50 °C; -50 °C a -100 °C; abaixo de -100 °C
- Tipos de conexão
- Conexões ao vaso roscadas de 1/2 pol. ou 3/4 pol. BSPM/NPTM, Conexões ao vaso flangeadas ASME B16.5 DN 1/2 pol., 3/4 pol. ou 1 pol.
- Restrições de instalação
- Utilizar o procedimento de torque do catálogo durante a manutenção para evitar quebra do vidro
Construção e Opções
- Materiais
- Corpo em aço carbono forjado ou aço inox 304/316, Tampas em aço carbono forjado ou aço inox 304/316, Grampos ASTM A-193-GR-B7 para modelos reflexivos de pressão, Porcas ASTM A-194-GR-2H para modelos reflexivos de pressão, Juntas de papelão hidráulico universal, Almofadas de papelão hidráulico universal, Vidro borosilicato temperado
- Acessórios
- Extensão anticongelante, Escala métrica em alumínio, aço inox ou latão, com marcações de 50 mm, divisões de 10 mm e subdivisões de 5 mm, Válvulas de dreno ou alívio em aço carbono, aço inox ou outros materiais, com conexões roscadas ou flangeadas de 1/4 pol. ou 1/2 pol.
Documentação e Contexto de Orçamento
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar modelo do visor, pressão, temperatura, material e arranjo de válvulas.
