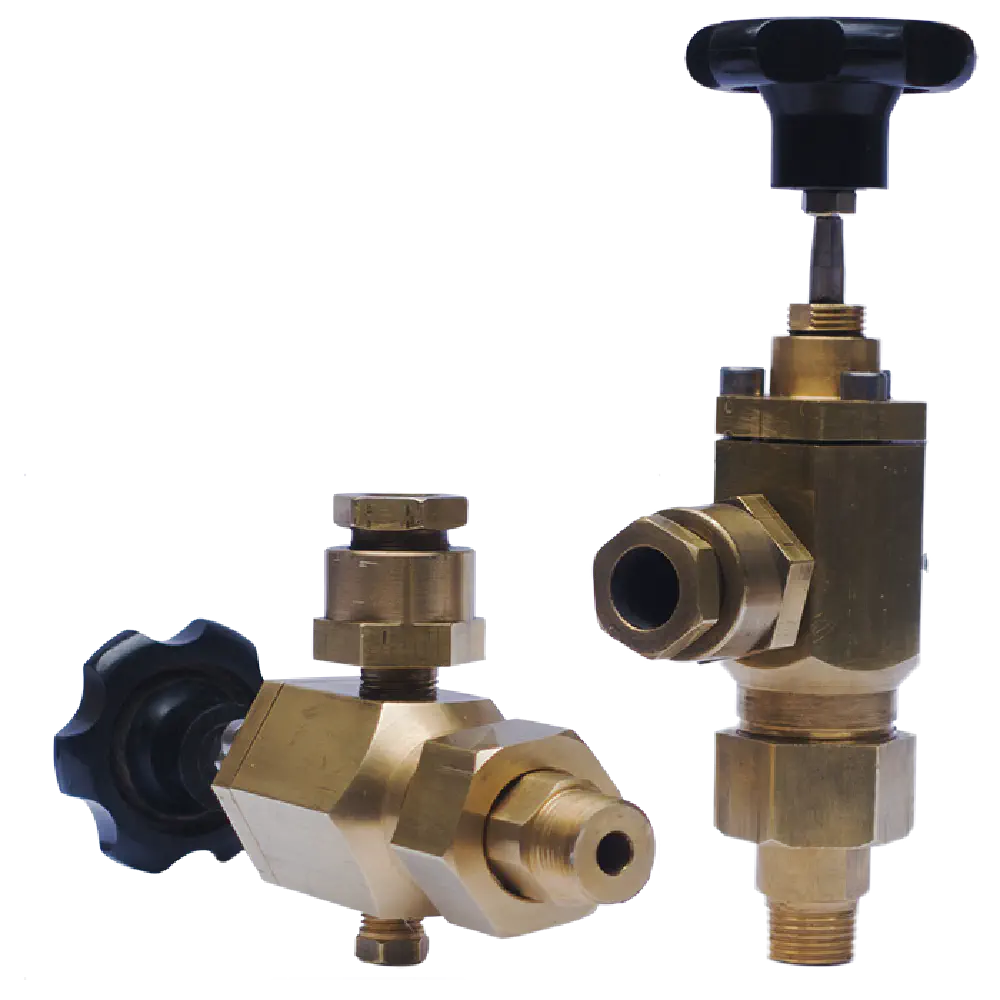

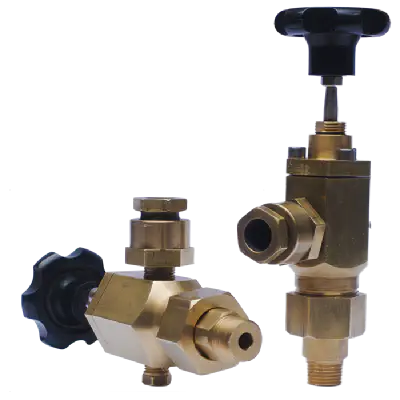

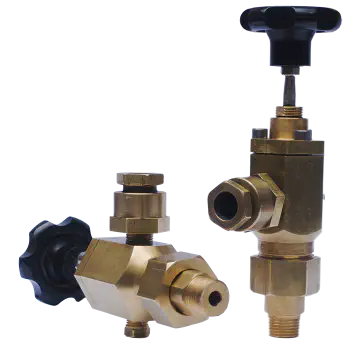

VNNV — Válvula para Visor de Nível
As Válvulas para Visores de Nível modelo VNNV da CONTROMAG foram desenvolvidas para trabalhar sob as mais diversas solicitações de pressão e temperatura. Robustas, têm como elemento obturador uma haste do tipo agulha e possuem dispositivo para vedação em caso de excesso de vazão ocasionado por quebra do vidro.
São construídas em aço carbono, aço inoxidável ou latão e seu acionamento pode ser por volante ou contrapeso. Possuem conexões para montagem de válvula de alívio ou dreno.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- VNNV
- Categoria
- Válvula para visor de nível
- Setores
- Naval, Refrigeração industrial, Petroquímica, Utilidades
Aplicações e Fluidos
- Aplicações típicas
- Válvula de isolamento para corpos de visor de nível, Monitoramento de nível em processos industriais, Monitoramento de nível em processos petroquímicos, Monitoramento de nível em utilidades, Monitoramento de nível naval, Monitoramento de nível em refrigeração
- Fluidos compatíveis
- Grande variedade de líquidos em processos industriais críticos e moderados
- Opções de personalização
- Acionamento por volante, Acionamento por alavanca com contrapeso, Conexões roscadas ao vaso, Conexões flangeadas ao vaso
Características Técnicas
- Tipo de operação
- Acionamento manual por volante, Acionamento por alavanca com contrapeso
- Tipos de conexão
- Conexões ao vaso 1/2 pol. ou 3/4 pol. BSPM/NPTM, Chamada do desenho para conexão 1/2 pol. a 3/4 pol. NPT/BSPT, Conexões flangeadas ASME B16.5 DN 1/2 pol., 3/4 pol. ou 1 pol.
- Orientação de montagem
- Montada em qualquer um dos lados do corpo do visor de nível
- Restrições de instalação
- Projetada para isolar o visor de nível do vaso que contém o líquido, Inclui esfera de fechamento rápido para ajudar a prevenir perda de líquido em caso de ruptura do vidro do visor
- Normas aplicáveis
- Opções de conexão flangeada ASME B16.5
Construção e Opções
- Materiais
- Diferentes materiais disponíveis conforme o catálogo
Documentação e Contexto de Orçamento
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag informando serviço do vaso, requisito de conexão, preferência de acionamento e arranjo do visor de nível.
