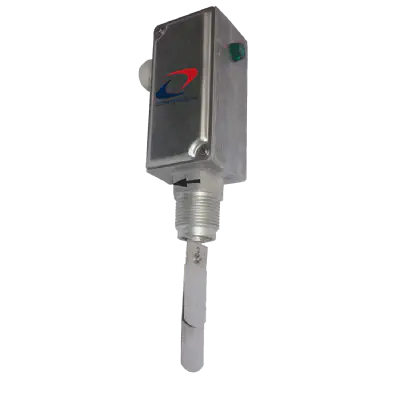

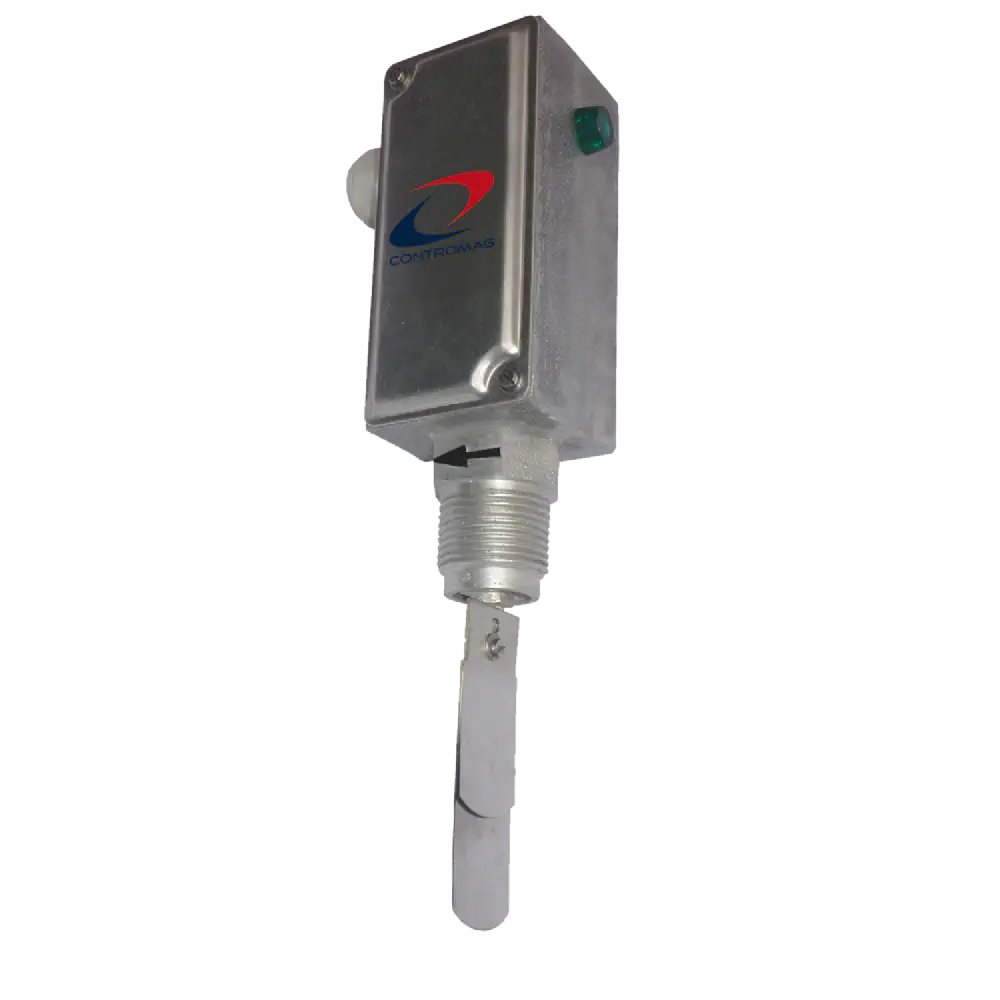

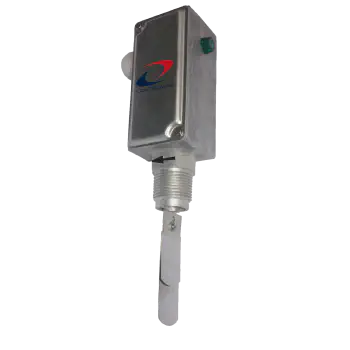

FSC-25 — Chave de Fluxo em Alumínio
A Chave de Fluxo TIPO PALHETA propicia um acompanhamento preciso do fluxo de líquido em tubulações de sistemas de água, sistemas de aquecimento, ar-condicionado e instalações de processamento para aplicações industriais e comerciais.
Foi projetada para atuar como controle automático ou dispositivo de segurança para o fluxo de líquido. Possui contato elétrico reversível de duplo polo e terminal simples, SPDT, que pode ser ligado para iniciar ou parar um motor quando há uma condição de fluxo ou não fluxo, ou para ativar um alarme quando o fluxo é insuficiente.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- FSC-25
- Categoria
- Chave de fluxo com palheta
- Setores
- Refrigeração industrial, HVAC, Aplicações de processo
Aplicações e Fluidos
- Aplicações típicas
- Sistemas de água, Sistemas de aquecimento, Sistemas de ar condicionado, Aplicações comerciais e industriais de processo, Sistemas de combate a incêndio, Aplicações de controle automático e dispositivos de segurança para fluxo de líquidos
- Fluidos compatíveis
- Água, Líquidos
- Opções de personalização
- Sinalização opcional com LED verde, Palheta DN 6 pol. opcional
Características Técnicas
- Tipo de operação
- Chave de fluxo com palheta e contato SPDT reversível
- Faixa de pressão
- Pressão máxima de trabalho: 20 bar a 80 °C
- Faixa de temperatura
- Temperatura máxima: 80 °C
- Tipos de conexão
- Conexão de processo macho 1 pol. BSPT, Conexão elétrica 1/2 pol. NPT
- Orientação de montagem
- Trecho de tubulação horizontal, Trecho de tubulação vertical
- Restrições de instalação
- Instalar em uma conexão tipo T em tubulação horizontal ou vertical, A instalação vertical deve ter fluxo descendente, Prever pelo menos 5 diâmetros de tubo em trecho reto antes e depois do equipamento, Montar com a palheta na posição correta e a seta estampada no sentido do fluxo, A instalação elétrica deve ser executada por pessoal qualificado conforme normas e regras aplicáveis
Construção e Opções
- Materiais
- Corpo de alumínio fundido integrado à caixa elétrica, Caixa elétrica de alumínio fundido, Palheta em aço inox tipo 301 temperado, Partes molhadas em alumínio e aço inox
- Elétrica
- Contato: microswitch SPDT de polo simples e duplo curso, Capacidade elétrica: 125 VCA 10 A; 250 VCA 5 A, Resistência de contato: 5 mohm a 1 A, 5 VCC, Vida mecânica: 10.000.000 ciclos, Cores dos terminais: comum azul; normalmente aberto amarelo; normalmente fechado vermelho; neutro branco, LED verde opcional indicando fluxo, LED verde opcional indicando ausência de fluxo
- Manutenção
- Palhetas e tampa podem ser substituídas em campo, Outros reparos em campo não devem ser executados
- Palhetas inclusas
- Três palhetas incluídas com cada FSC-25, Palheta DN 6 pol. opcional
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar condições da linha, aplicação e detalhes de orçamento.
