INVT-L1000 — Visor de Nível Tubular

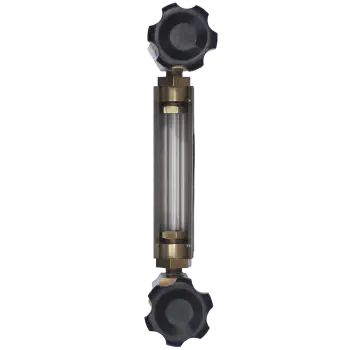

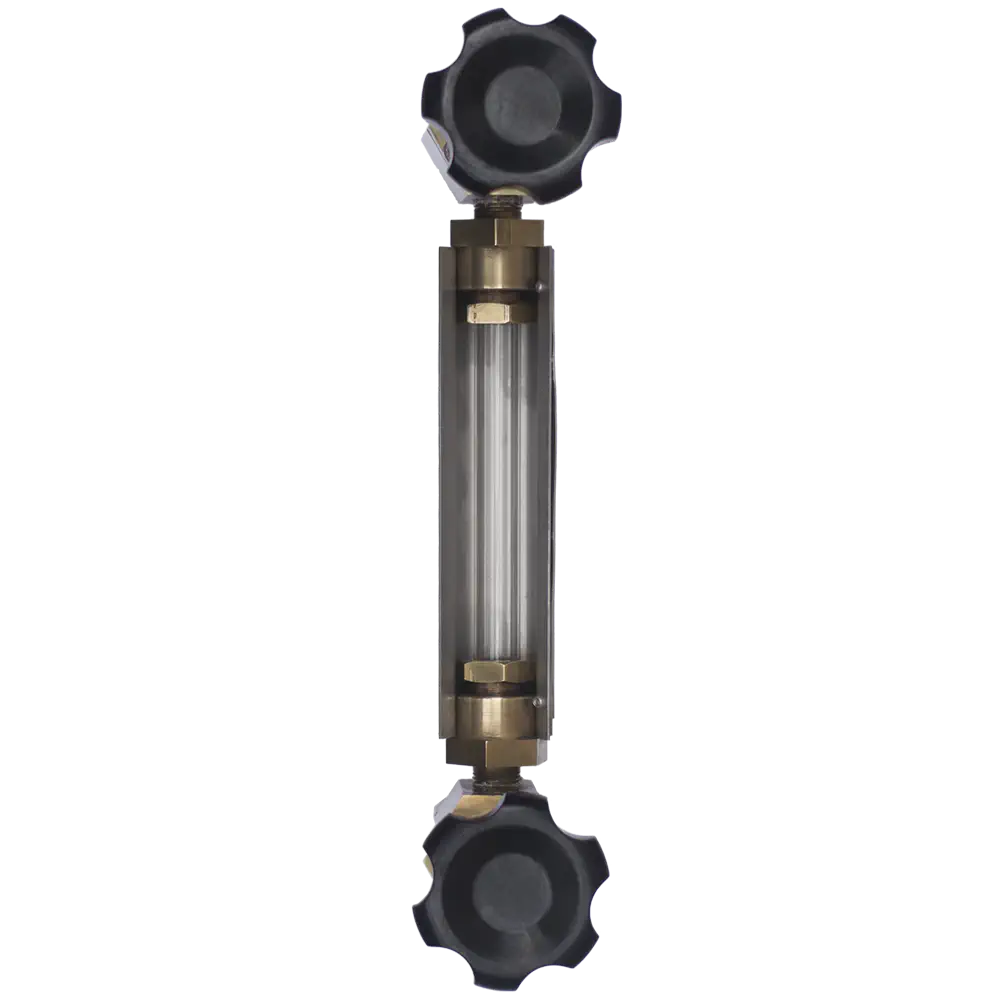

Os visores CONTROMAG — TIPO TUBULAR INVT-L1000 — são constituídos por um par de válvulas e tubo de vidro para permitir a leitura e visão instantânea do fluido.
São apropriados para serviços que não envolvem índices elevados de pressão, temperatura e corrosão, sendo projetados para trabalhar com pressões inferiores a 14,7 bar (213 psi). São montados com hastes e canaletas de proteção em aço galvanizado ou aço inoxidável.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- INVT-L1000
- Categoria
- Visor de nível tubular
- Setores
- Naval, Aplicações industriais
Aplicações e Fluidos
- Aplicações típicas
- Leitura visual instantânea do nível de fluido, Indicação visual de nível em tanques ou vasos, Serviços sem índices elevados de pressão, temperatura ou corrosão
- Fluidos compatíveis
- Fluidos não corrosivos dentro dos limites de pressão e temperatura do catálogo, Vapor dentro dos limites de pressão e temperatura do catálogo
- Opções de personalização
- Hastes e canais em aço galvanizado ou aço inox, Extensão anticongelante, Escala métrica, Válvulas de dreno ou alívio
Características Técnicas
- Tipo de operação
- Indicação visual de nível através de par de válvulas e tubo de vidro
- Faixa de pressão
- Limite de projeto: abaixo de 14,7 bar / 213 psi, A pressão admissível diminui conforme o comprimento visível; consultar a tabela de pressão e temperatura do catálogo
- Faixa de temperatura
- O catálogo lista limites para fluidos não corrosivos até 65 °C e vapor até 215 °C, Opções de extensão anticongelante: -38 °C a 0 °C; -20 °C a -50 °C; -50 °C a -100 °C; abaixo de -100 °C
- Tipos de conexão
- Conexões ao vaso roscadas de 1/2 pol. ou 3/4 pol. BSPM/NPTM, Conexões ao vaso flangeadas ASME B16.5 DN 1/2 pol., 3/4 pol. ou 1 pol.
- Orientação de montagem
- Montagem em coluna recomendada quando o comprimento necessário exceder o limite da tabela do catálogo
- Restrições de instalação
- A duração do teste hidrostático é de 3 minutos em temperatura ambiente, Para comprimentos maiores que os limites da tabela do catálogo, montar tantos visores tubulares em coluna quanto necessário para atender ao projeto
Construção e Opções
- Materiais
- Tubo de vidro, Hastes e canais de proteção em aço galvanizado ou aço inox
- Acessórios
- Extensão anticongelante, Escala métrica em alumínio, aço inox ou latão, com marcações de 50 mm, divisões de 10 mm e subdivisões de 5 mm, Válvulas de dreno ou alívio em aço carbono, aço inox ou outros materiais, com conexões roscadas ou flangeadas de 1/4 pol. ou 1/2 pol.
- Comprimentos disponíveis
- Opções de diâmetro do tubo: 5/8 pol. e 3/4 pol., Comprimentos visíveis: 198, 248, 298, 348, 398, 448, 498, 598, 748, 898, 1198, 1498 e 1900 mm
Documentação e Contexto de Orçamento
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar comprimento visível, fluido, pressão, temperatura e requisitos de material.
