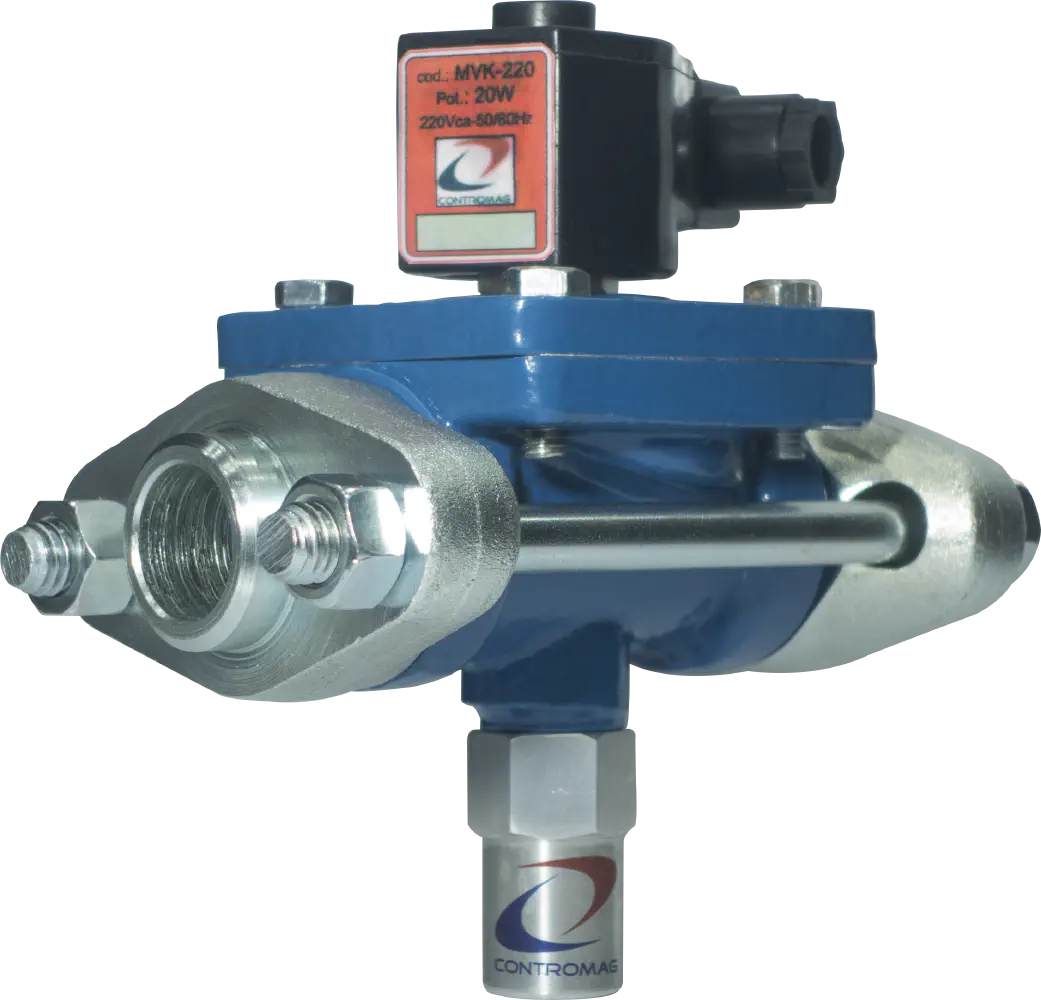

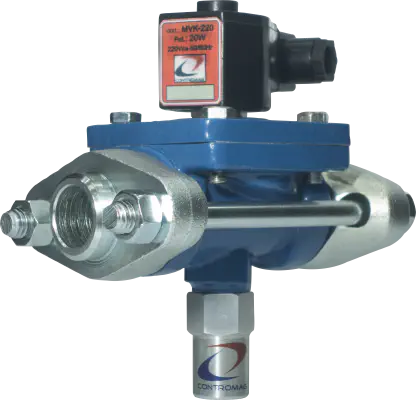

MVK — Válvula Solenoide
MVK é uma válvula solenoide de ação direta ou servo-operada para linhas de líquido, sucção e gás quente com amônia ou refrigerantes fluorados e não fluorados. Foi especialmente projetada para abrir e permanecer aberta com uma queda de pressão de 0,15 kgf/cm².
As válvulas MVK são fornecidas completas.
As MVK 20-25 possuem atuador manual em todas as suas versões. São fornecidas para montagem isolada ou em conjunto com o filtro KF, que também pode ser encontrado no site.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- MVK
- Categoria
- Válvula solenoide
- Setores
- Refrigeração industrial, Refrigeração comercial
Aplicações e Fluidos
- Aplicações típicas
- Linhas de líquido em refrigeração industrial, Linhas de sucção em refrigeração industrial, Linhas de gás quente em refrigeração industrial, Instalações de refrigeração comercial
- Fluidos compatíveis
- Amônia, Refrigerantes fluorados, Refrigerantes não fluorados
- Opções de personalização
- Kit de acionamento manual para abertura, Kit de vedação, Kit de montagem, Montagem com filtro KF
Características Técnicas
- Tipo de operação
- Válvula solenoide de duas vias normalmente fechada
- Faixa de pressão
- MVK-10/15: pressão máxima de 22 kgf/cm2, MVK-20/25: pressão máxima de 22 kgf/cm2, As tabelas do catálogo informam pressão diferencial por modelo e tensão da bobina; confirme a linha específica do modelo selecionado
- Faixa de temperatura
- Temperatura máxima do fluido: 105 °C, Temperatura mínima do fluido: -40 °C
- Tipos de conexão
- Conexão WN para solda de topo, Conexão RN com rosca fêmea NPT, Conexão RB com rosca fêmea BSP
- Orientação de montagem
- Montagem preferencial na horizontal com bobina voltada para cima
- Restrições de instalação
- Montagem preferencial na horizontal com bobina voltada para cima, Pode ser fornecida montada com filtro KF-25 ou KF-15 conforme o modelo MVK
Construção e Opções
- Materiais
- Corpo em ferro fundido nodular GGG-40, Partes internas em aço inox, Vedações em neoprene cloropreno, Diafragma em PTFE
- Elétrica
- Opções de tensão da bobina: 110 VCA, 220 VCA, 24 VCC e 12 VCC, Grau de proteção: IP65, Potência: 15 W em 110/220 VCA; 19 W em 24/12 VCC para MVK-20/25; 22 W em 24/12 VCC para MVK-10/15
- Notas de seleção
- WN significa conexão para solda de topo, RN significa conexão com rosca fêmea NPT, RB significa conexão com rosca fêmea BSP, As notas de capacidade para gás quente dependem das temperaturas de gás quente e condensação em cada tabela do catálogo
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- MVK-20/25: 27-11-2022, MVK-10/15: 27-09-2023
- Processo de orçamento
- Entre em contato com a Contromag para confirmar serviço da linha, refrigerante, modelo, tensão da bobina e requisitos de conexão.
