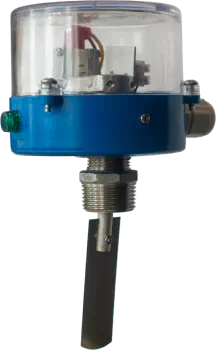

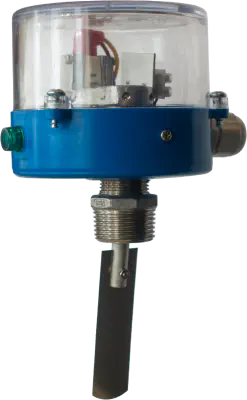

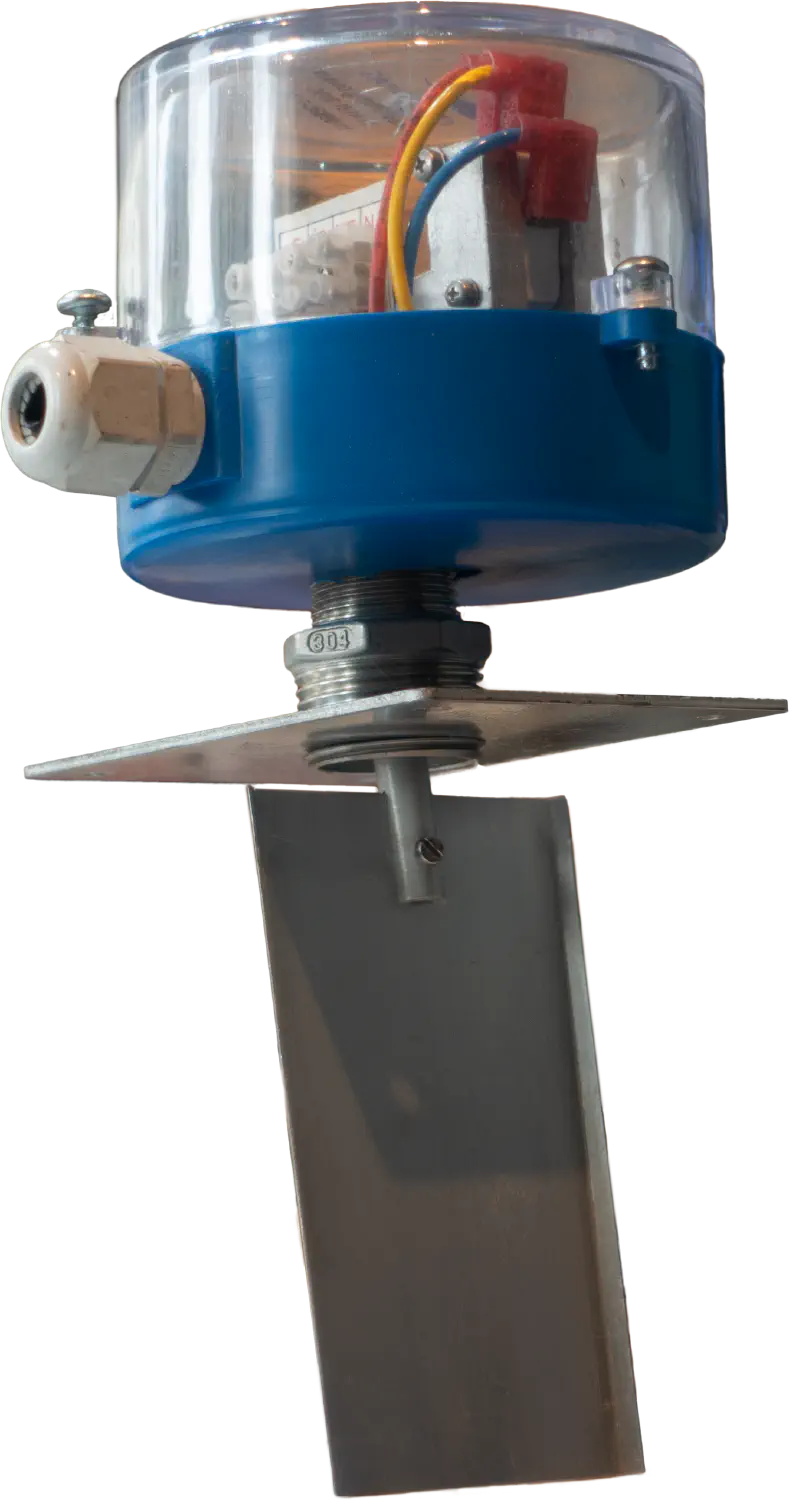

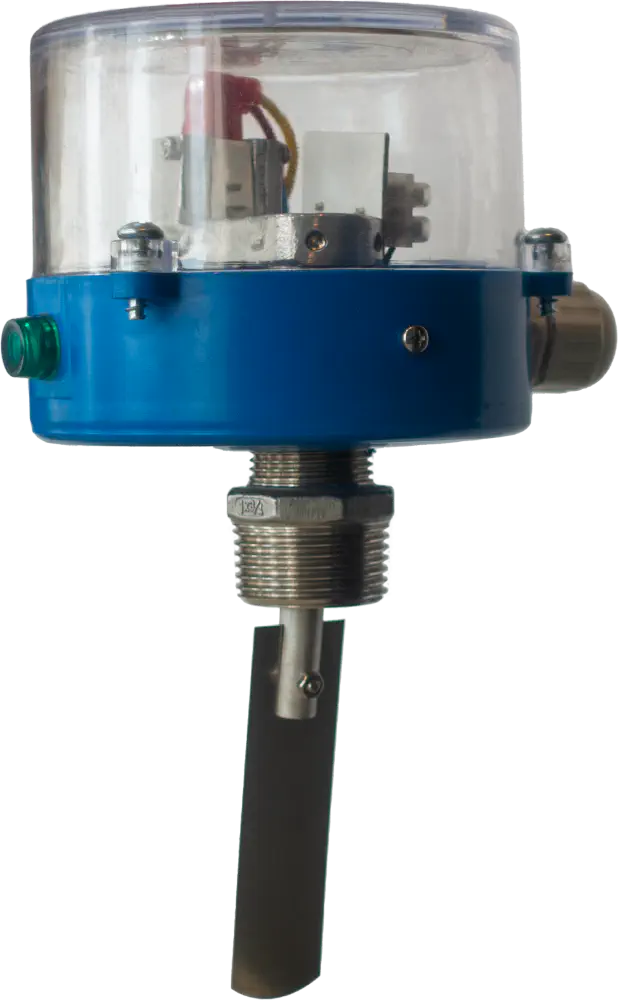

FSC-125 — Chave de Fluxo em Aço Inox
Apresentamos a chave de fluxo FSC-125, uma solução do tipo palheta projetada para proporcionar desempenho excepcional, confiabilidade e construção robusta (IP65). É ideal para linhas de líquidos, incluindo água, com construção em aço inoxidável 304.
Essa chave comuta contatos para fechar um circuito e abrir outro quando o fluxo excede ou fica abaixo da taxa ajustada. Recomendada para pressões e temperaturas específicas, não deve ser usada em líquidos abaixo de 0°C.
A FSC-125 é adequada para líquidos com alto teor de sal ou cloro, porém não é indicada para ambientes perigosos. Projetada para uso ao ar livre, suporta chuvas e jatos d’água, com tampa transparente para fácil monitoramento. Importante: em situações críticas, incorpore dispositivos de segurança ou sistemas de supervisão.
Consulte o manual disponível abaixo para obter informações detalhadas.
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- FSC-125
- Categoria
- Chave de fluxo com palheta
- Setores
- Refrigeração industrial, Aplicações de processo
Aplicações e Fluidos
- Aplicações típicas
- Linhas de líquidos, Monitoramento de fluxo de líquidos em ambiente externo onde construção IP65 é requerida, Aplicações de processo que exigem monitoramento de fluxo
- Fluidos compatíveis
- Água, Líquidos, Líquidos com alto teor de sal ou cloro
Características Técnicas
- Tipo de operação
- Chave de fluxo com palheta e sensibilidade ajustável
- Faixa de pressão
- Pressão de operação: 25 bar, Pressão de teste: 30 bar
- Faixa de temperatura
- Temperatura máxima do fluido: 100 °C, Nota de temperatura mínima do líquido: não utilizar em linhas com líquidos abaixo de 0 °C
- Tipos de conexão
- Conexão de processo 1 pol. BSPT, Conexão elétrica 1/2 pol. NPT
- Orientação de montagem
- Tubulação horizontal, Tubulação vertical com fluxo obrigatório para cima
- Restrições de instalação
- Na montagem vertical, o fluxo deve ser ascendente, Prever 5 diâmetros de tubo em trecho reto antes e depois do equipamento, Não apropriada para ambientes perigosos, A instalação elétrica deve ser executada por pessoal qualificado conforme normas e regras aplicáveis
Construção e Opções
- Materiais
- Construção molhada compatível em aço inox 304, Tampa transparente
- Elétrica
- Resistência de isolamento acima de 100 ohm a 500 VCC, Teste dielétrico de 1500 VCA por um minuto, Vida útil de 1.000.000 ciclos, Capacidade dos contatos: 125 VCA 10 A resistivo e 10 A indutivo; 250 VCA 5 A resistivo e 5 A indutivo; 115 VCC 0,6 A; 230 VCC 0,3 A, Cores dos terminais: fase ou neutro preto; comum azul; normalmente fechado vermelho; normalmente aberto amarelo
- Ajuste de vazão
- Sensibilidade de fluxo ajustável, Girar o sensor no sentido horário para aumentar a força de atuação, Girar o sensor no sentido anti-horário para reduzir a força de atuação
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 12-2023
- Processo de orçamento
- Entre em contato com a Contromag para confirmar aplicação, condições da linha e detalhes de orçamento.
