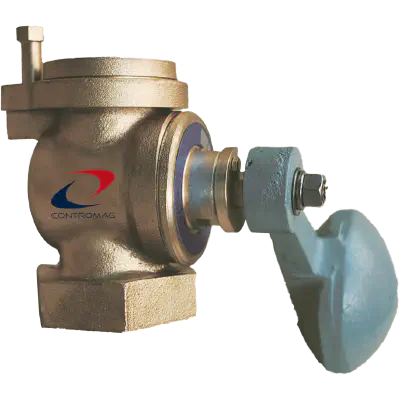

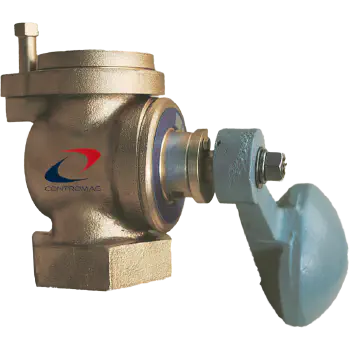

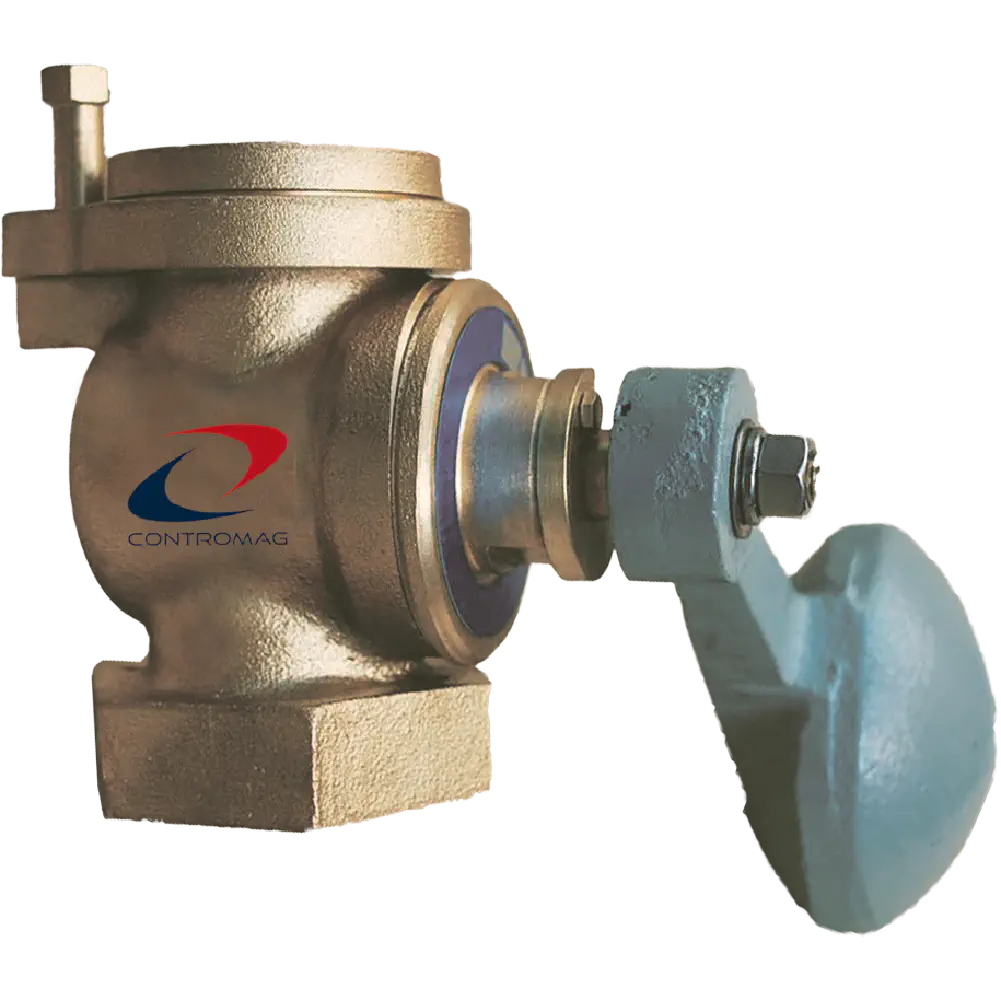

TS — Torneira de Sondagem
Torneiras de Sondagem da CONTROMAG são elementos indispensáveis para a tubulação de sondagem do convés, funcionando como dispositivos de autofechamento confiáveis.
Nosso modelo TS, equipado com válvula de teste, é ideal para uso em tubulações de óleo, proporcionando segurança e precisão. Para tubulações de água, recomendamos o nosso modelo de Torneira de Sondagem sem válvula de teste, projetado especificamente para atender às demandas desse tipo de aplicação.
Explore a gama de Torneiras de Sondagem da CONTROMAG, elaboradas para trazer funcionalidade comprovada e durabilidade para suas operações de sondagem do convés.
Para mais informações sobre nossos produtos ou para solicitar uma cotação, entre em contato conosco.
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- TS
- Categoria
- Torneira de sondagem roscada
- Setores
- Naval
Aplicações e Fluidos
- Aplicações típicas
- Tubulação de sondagem do convés em aplicações navais, Tubulação de sondagem para óleo ou água
- Fluidos compatíveis
- Óleo, Água
- Opções de personalização
- Com válvula de teste, Sem válvula de teste
Características Técnicas
- Tipo de operação
- Torneira de sondagem de autofechamento por contrapeso
- Tipos de conexão
- Instalação roscada em tubulações de sondagem, Roscas BSP/NPT de 1 1/2 pol., 2 pol. e 2 1/2 pol.
- Restrições de instalação
- Versão com válvula de teste é empregada para tubulação de óleo, Versão sem válvula de teste é empregada para tubulação de água, A norma DIN 86120 refere-se somente a DN 1 1/2; para tubulação maior, recomenda-se evitar outros DNs e utilizar peças de transição, A passagem DN 1 1/2 tem a dimensão necessária para a passagem de dispositivos de sondagem usualmente utilizados em embarcações, A junta de borracha nitrílica evita vazamento de gases e vapores gerados pelo conteúdo do tanque
- Normas aplicáveis
- Recomendação Lloyd's Register 1968-D-2912 para prover aberturas de ar e tubos de sonda com meio permanente de evitar a livre entrada de água, Nota DIN 86120 para DN 1 1/2
Construção e Opções
- Materiais
- Corpo SAE 40/B62, Obturador SAE 40/B62, Contrapeso GGG40 / ASTM A-536, Tampa SAE 40/B62, Colar SAE 40/B62, Pino ASTM B 16, Porca superior SAE 40/B62, Válvula de teste ASTM B 16, Junta de borracha nitrílica
- Notas de seleção
- A tabela do catálogo cobre DN 40, DN 50 e DN 65, As roscas BSP/NPT catalogadas são 1 1/2 pol., 2 pol. e 2 1/2 pol.
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar serviço da tubulação e requisitos de versão.
