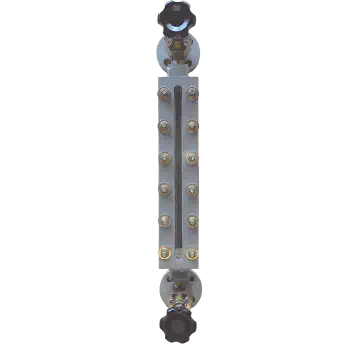

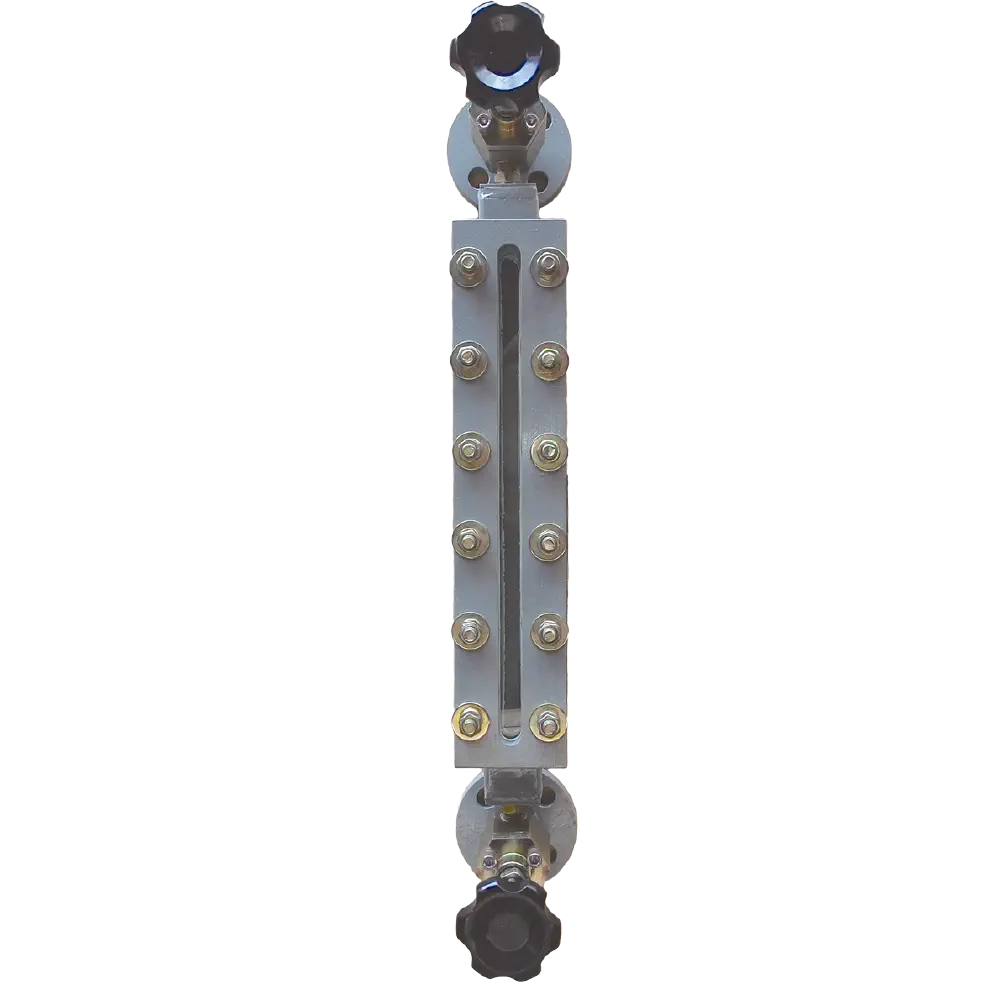

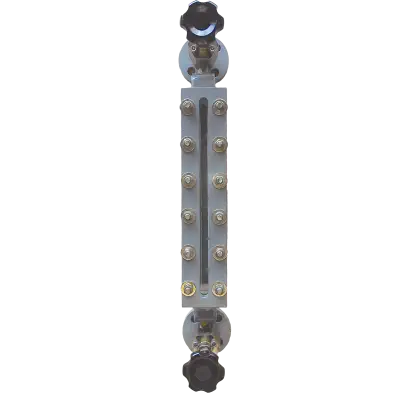

INVP-LP — Visor de Nível de Fech. Volante
A linha de Visores de Nível PLANO modelo INVP da CONTROMAG foi desenvolvida para atender a uma ampla gama de requisitos de comprimentos visíveis, pressões, temperaturas e líquidos.
Incorpora vidros prismáticos em borossilicato que facilitam a sua visualização mesmo nos casos de líquidos claros e possuem grande resistência às altas pressões de operação. Podem ser construídos em corpo de somente um segmento ou particionado em múltiplos segmentos em atendimento à necessidade de transporte e montagem.
As conexões ao vaso podem ser roscadas ou flangeadas, e os materiais de construção podem ser aço carbono, aço inoxidável ou bronze. Temos vários modelos para atender às diferentes pressões e temperaturas de operação. Para informações adicionais, verifique o catálogo ou consulte-nos.
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- INVP-LP-L1200
- Categoria
- Visor de nível plano de baixa pressão
- Setores
- Naval, Refrigeração industrial
Aplicações e Fluidos
- Aplicações típicas
- Indicação visual de nível para líquidos transparentes, Tanques de óleo diesel, Tanques de óleo combustível, Serviço com amônia quando atendidas as condições do catálogo
- Fluidos compatíveis
- Líquidos transparentes, Óleo diesel, Óleo combustível, Amônia
- Opções de personalização
- Corpo em aço carbono ou aço inox 304/316, Conexões roscadas ou flangeadas, Cores de escala diferentes sob consulta, Válvulas de dreno ou alívio
Características Técnicas
- Tipo de operação
- Acionamento manual por volante
- Faixa de pressão
- Pressão máxima de operação: 20 bar, A pressão varia por número de seções, arranjo de conexão e temperatura; consultar a tabela do catálogo
- Faixa de temperatura
- Opções de extensão anticongelante: -38 °C a 0 °C; -20 °C a -50 °C; -50 °C a -100 °C; abaixo de -100 °C
- Tipos de conexão
- Conexões ao vaso roscadas de 1/2 pol. ou 3/4 pol. BSPM/NPTM, Conexões ao vaso flangeadas ASME B16.5 DN 1/2 pol., 3/4 pol. ou 1 pol.
- Restrições de instalação
- Utilizar o procedimento de torque do catálogo durante a manutenção para evitar quebra do vidro
Construção e Opções
- Materiais
- Corpo em aço carbono ou aço inox 304/316, Tampas em aço carbono ou aço inox 304/316, Grampos em aço carbono galvanizado, Porcas em aço carbono galvanizado, Juntas de papelão hidráulico universal, Almofadas de papelão hidráulico universal, Vidro borosilicato temperado
- Acessórios
- Extensão anticongelante, Escala métrica em alumínio, aço inox ou latão, com marcações de 50 mm, divisões de 10 mm e subdivisões de 5 mm, Válvulas de dreno ou alívio em aço carbono, aço inox ou outros materiais, com conexões roscadas ou flangeadas de 1/4 pol. ou 1/2 pol.
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar conexão, pressão, temperatura, material e requisitos do modelo.
