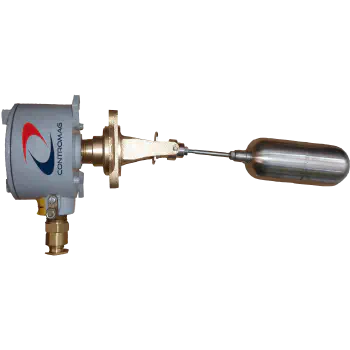

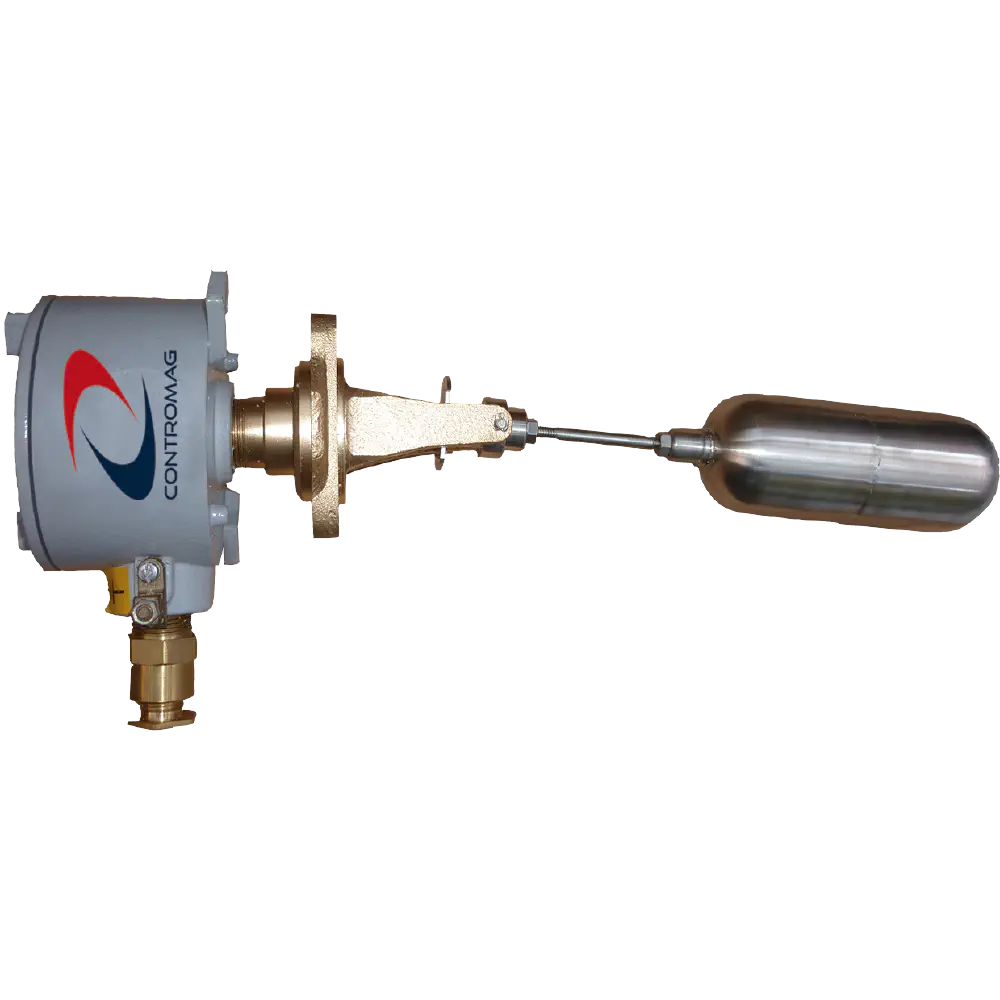

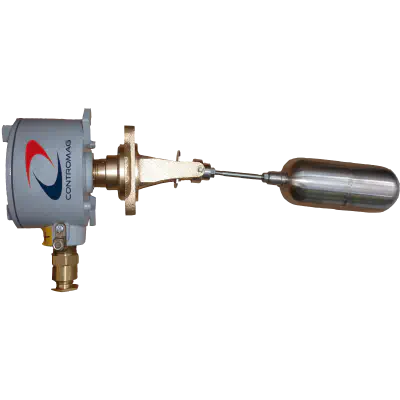

MLC-80-APX — Chave de Nível Lateral à Prova de Explosão
O Controlador de Nível modelo MLC-80-APX é a versão “à prova de explosão” da linha MLC-80. É fornecido com microchave do tipo SPDT acionada por campo magnético, montada em caixa à prova de explosão e de intempéries, construída em alumínio. Fabricado nas versões para montagem lateral ou de topo, pode ser fornecido com diversos comprimentos de haste.
Também pode ser fornecido acoplado à Válvula de Teste de Operação, quando solicitado. O MLC-80-APX é construído em bronze naval, alumínio e aço inoxidável tipo 316, tem conexão padrão flangeada (92 x 92) e, sob solicitação, pode ser fabricado conforme as normas ASME, DIN e JIS.
Fabricação Nacional
Garantia de Qualidade
Suporte Técnico
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- MLC-80 APX
- Categoria
- Chave de nível magnética à prova de explosão
- Setores
- Naval
Aplicações e Fluidos
- Aplicações típicas
- Alarme de nível baixo para óleos lubrificantes e combustíveis, Operação de bombas em tanques de controle de processo, Alarmes de nível em tanques de condensação, Bombas de controle de nível em tanques de armazenamento
- Opções de personalização
- Dispositivo de teste opcional MLC-80-DT, Diferentes comprimentos de inserção, Montagem lateral, Montagem superior
Características Técnicas
- Tipo de operação
- Chave de nível magnética à prova de explosão com flutuador no lado molhado, acoplamento por ímã permanente e microchave no lado seco
- Faixa de pressão
- Pressão máxima de operação: 19 bar a 20 °C, Pressão máxima de operação: 15,4 bar a 130 °C
- Faixa de temperatura
- Temperatura de operação: 0 °C a 130 °C, Temperatura ambiente: 0 °C a 60 °C
- Tipos de conexão
- Conexão flangeada 92x92, Conexão elétrica 3/4 pol. NPT
- Orientação de montagem
- Montagem lateral, Montagem superior
- Restrições de instalação
- Projetada para montagem lateral e superior diretamente no tanque ou em câmara externa, Escolher uma posição com menor turbulência de agitadores ou pontos de entrada de fluido, Posicionar de forma que a boia possa se mover livremente por todo o curso sem tocar as paredes do vaso, Verificar as condições de operação conforme as especificações do MLC-80
- Especificações físicas
- Mínima S.G.: 0,75, Diferencial: 25 mm, Comprimento de inserção: 160 mm, Diâmetro do flutuador: 60 mm, Máx. curso do flutuador: 124 mm, Comprimento da haste: padrão 100 mm; informar outro valor, Junta: papelão hidráulico
Construção e Opções
- Materiais
- Invólucro em alumínio, Corpo em bronze naval, Boia em aço inox tipo 316
- Elétrica
- Chave: microswitch, Forma da microchave: SPDT, Vca: tensão máxima 250 V; corrente máxima 15 A, Vcc resistiva: tensão máxima 250 V; corrente máxima 0,25 A, Vcc indutiva: tensão máxima 250 V; corrente máxima 15 A
- Características
- Modelo à prova de explosão, Robustez industrial, Dispositivo de teste opcional, Dimensões reduzidas para tanques pequenos, Construção simples, Alta confiabilidade, Fácil instalação e manutenção
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag para confirmar arranjo do tanque, montagem, conexão e requisitos da área.
