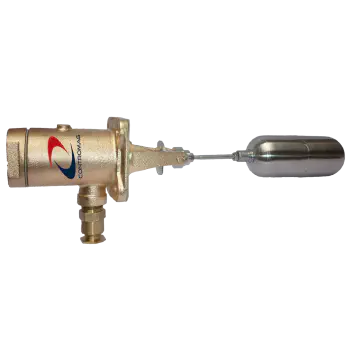

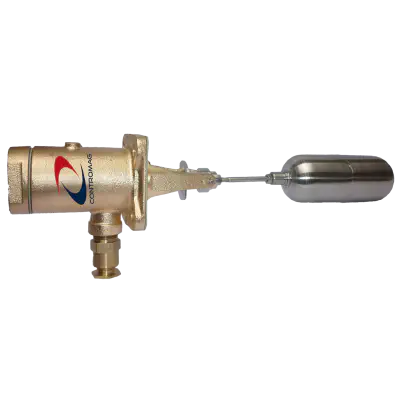

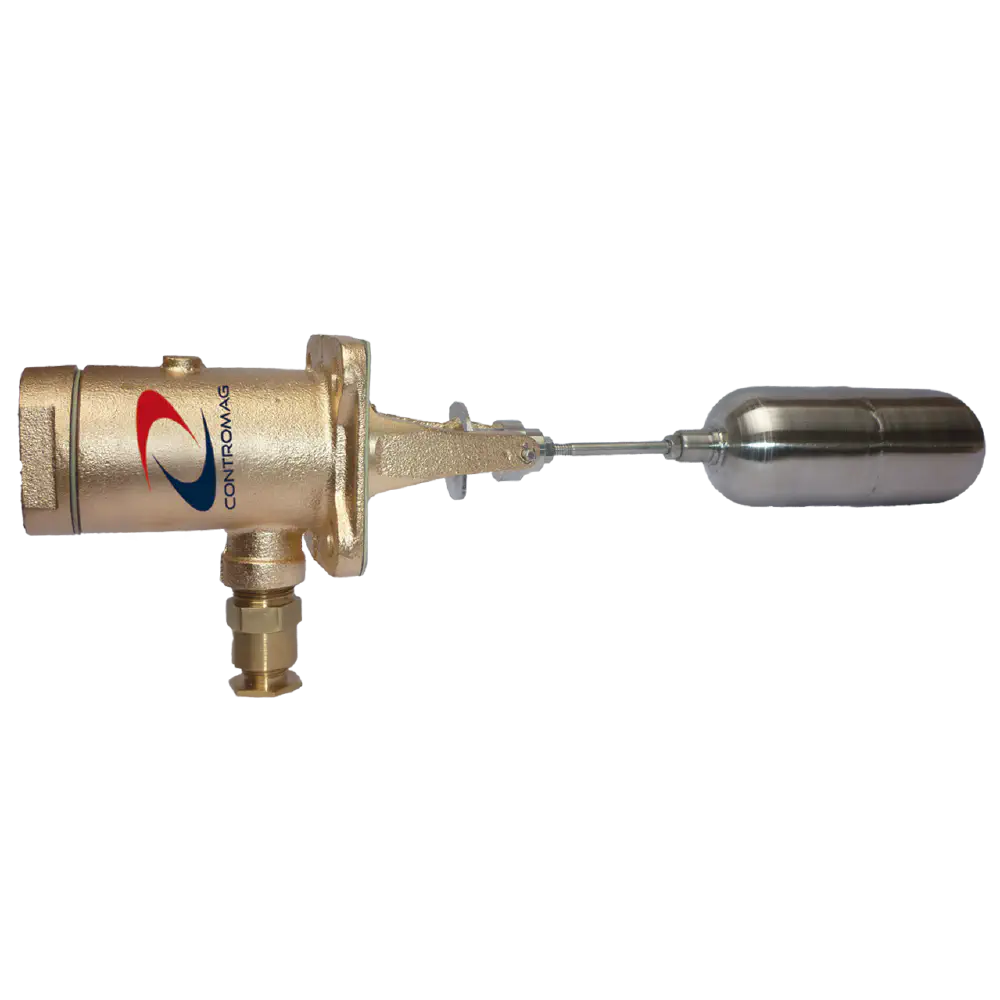

MLC-80 — Chave de Nível Lateral
O Controlador de Nível modelo MLC-80 da CONTROMAG é um equipamento projetado para detectar com precisão e confiabilidade os níveis de líquidos em tanques pressurizados ou à pressão atmosférica. Incorpora microchave do tipo SPDT acionada por campo magnético, montada no invólucro elétrico com tampa roscada e à prova de intempéries.
Construção Robusta e Configuração Versátil
A versatilidade do Controlador de Nível MLC-80 é evidenciada por suas opções de montagem lateral ou de topo, oferecendo flexibilidade para se adaptar a diferentes aplicações. Este equipamento pode ser fornecido com diversos comprimentos de haste, conforme a necessidade específica de cada cliente.
O MLC-80 também pode ser fornecido acoplado a uma Válvula de Teste de Operação, quando solicitado.
Elevados Padrões de Fabricação
Construído com materiais de alta qualidade como bronze naval e aço inoxidável tipo 316, o Controlador de Nível MLC-80 garante durabilidade e eficiência em todas as condições de uso. O equipamento possui uma conexão padrão flangeada (92 x 92) e, sob solicitação, pode ser fabricado de acordo com as normas ASME, DIN e JIS.
Explore a confiabilidade do Controlador de Nível modelo MLC-80 da CONTROMAG para o monitoramento de níveis de líquidos e experimente a tranquilidade de contar com equipamentos fabricados de acordo com os mais altos padrões de qualidade. Para mais informações ou para solicitar uma cotação, entre em contato conosco.
Informações Técnicas
Dados de produto baseados em catálogo para avaliação técnica, compras e aplicação.
Visão Geral do Produto
- Modelo
- MLC-80
- Categoria
- Chave de nível magnética
- Setores
- Naval
Aplicações e Fluidos
- Aplicações típicas
- Alarme de nível baixo para óleos lubrificantes e combustíveis, Operação de bombas em tanques de controle de processo, Alarmes de nível em tanques de condensação, Bombas de controle de nível em tanques de armazenamento
- Opções de personalização
- Dispositivo de teste opcional MLC-80-DT, Diferentes comprimentos de haste, Montagem lateral, Montagem superior
Características Técnicas
- Tipo de operação
- Chave de nível magnética com flutuador no lado molhado, acoplamento por ímã permanente e microchave no lado seco
- Faixa de pressão
- Pressão máxima de operação: 19 bar a 20 °C, Pressão máxima de operação: 15,4 bar a 130 °C
- Faixa de temperatura
- Temperatura de operação: 0 °C a 130 °C, Temperatura ambiente: 0 °C a 60 °C
- Tipos de conexão
- Conexão flangeada 92x92, Conexão elétrica 3/4 pol. NPT
- Orientação de montagem
- Montagem lateral, Montagem superior
- Restrições de instalação
- Projetada para montagem lateral e superior diretamente no tanque ou em câmara externa, Escolher uma posição com menor turbulência de agitadores ou pontos de entrada de fluido, Posicionar de forma que a boia possa se mover livremente por todo o curso sem tocar as paredes do vaso, Verificar as condições de operação conforme as especificações do MLC-80
- Especificações físicas
- Mínima S.G.: 0,75, Diferencial: 25 mm, Comprimento de inserção: 160 mm, Diâmetro do flutuador: 60 mm, Máx. curso do flutuador: 124 mm, Comprimento da haste: padrão 100 mm; informar outro valor, Junta: papelão hidráulico
Construção e Opções
- Materiais
- Corpo e caixa em bronze naval, Boia em aço inox tipo 316
- Elétrica
- Chave: microswitch, Forma da microchave: SPDT, Vca: tensão máxima 250 V; corrente máxima 15 A, Vcc resistiva: tensão máxima 250 V; corrente máxima 0,25 A, Vcc indutiva: tensão máxima 250 V; corrente máxima 15 A
- Características
- Robustez industrial, Dispositivo de teste opcional, Dimensões reduzidas para tanques pequenos, Construção simples, Alta confiabilidade, Fácil instalação e manutenção, Modelo à prova de intempéries
Documentação e Contexto de Orçamento
- Documentos
- Revisão do catálogo
- 08-2016
- Processo de orçamento
- Entre em contato com a Contromag informando arranjo do tanque, requisito de montagem e detalhes de conexão.
